504 V6 carburateur PB compte tour

[Gc29]

Bonjour, je suis à la recherche d'un schéma de câblage pour compte tour pour une 504 coupé Pinin Farina V6 carburateur et allumage deux bobines de 1977.

le Faisceau ayant été bricolé lors du remontage après restauration de la carrosserie, je n'ai plus aucun repère.

Merci d'avance à qui m'aidera

GC

[Gc29]

bonjour, ci joint une photo de la belle auto

[SRDturbo]

Bonjour, une 504 V6 carbu devrait être équipée d'un allumage électronique Schlumberger avec un distributeur, un capteur sur le carter distri et une seule bobine. La V6 injection est elle équipée d'un allumeur magnétique Bosch avec là aussi une seule bobine.

Ton montage correspond à celui des premières 604, R30 et A310 V6. Le bricolage ne date donc pas d'hier.

https://amicale.504.discuforum.info/t46 ... m?start=45
https://amicale.504.discuforum.info/t84 ... SUR-V6.htm

[Gc29]

Bonjour et merci pour ces infos, elles vont m'être bien utile.
Concernant l'allumage, quand on à rentré la voiture elle tournait sur sur 3 cylindres, (groupe A) un des jeux de rupteurs était cramé, j'en ais trouvé un sur Ebay pour une vingtaine d'euro, + les 2 condos, mais je n'était pas satisfait des réglages et j'ai opté pour un allumage électronique de chez allumage-electronique.fr.
Depuis elle à retrouvé toute sa jeunesse.
L'allumeur est un Ducelier 4498D

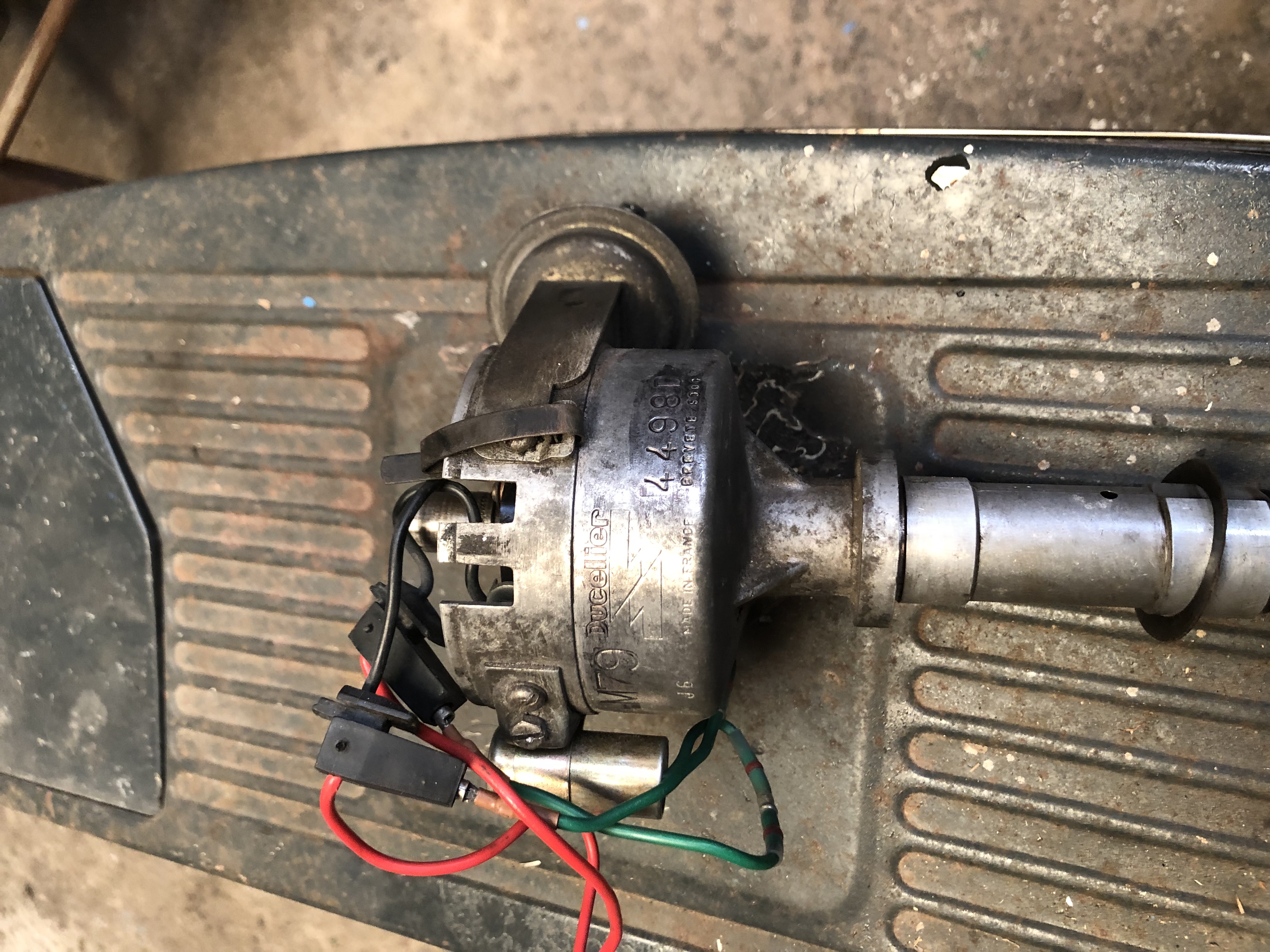

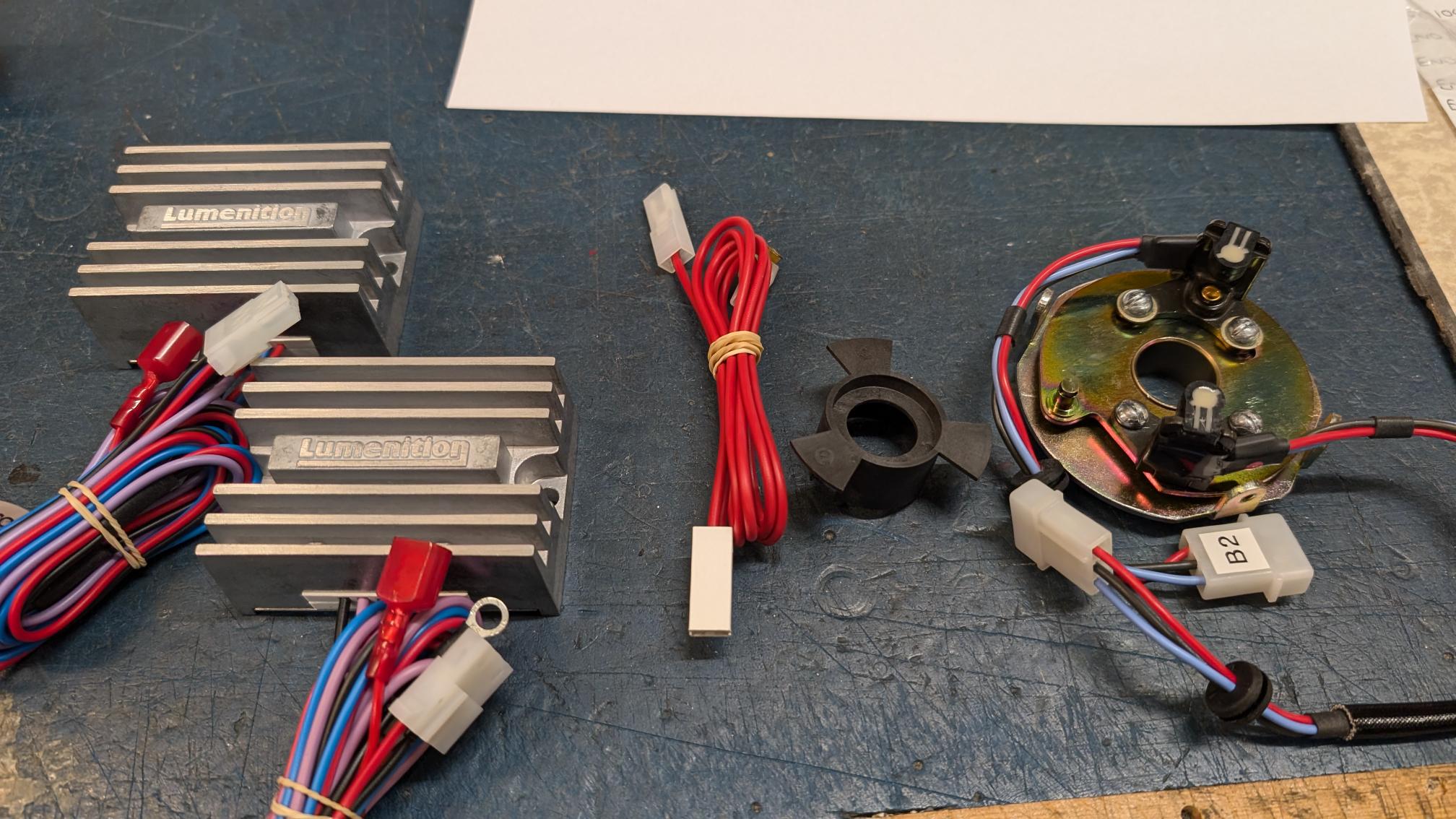

plus bas les photos de l'allumeur et du Kit électronique
Merci encore
